El diseño de una campaña geotécnica constituye una de las primeras fases de cualquier proyecto de carreteras. De su correcta planificación depende en gran medida la calidad de la información disponible para caracterizar el terreno y, por tanto, la fiabilidad de los estudios y diseños posteriores.
En España, la Nota de Servicio 03/2012. Recomendaciones sobre la campaña geotécnica en los proyectos de carreteras establece los criterios mínimos que deben seguirse para definir el alcance de los reconocimientos geotécnicos. Sin embargo, aplicar correctamente estas recomendaciones no siempre resulta una tarea sencilla, especialmente en proyectos con numerosos desmontes, terraplenes, estructuras o condiciones geológicas complejas.
La inteligencia artificial permite desarrollar aplicaciones capaces de automatizar este proceso, ayudando al ingeniero a diseñar campañas geotécnicas de forma rápida, homogénea y conforme a la normativa vigente.
1. Contexto
El diseño de una campaña geotécnica requiere analizar numerosos factores antes de definir el número y tipo de reconocimientos necesarios.
Entre los aspectos más habituales se encuentran:
- Longitud del proyecto.
- Tipología de las obras previstas.
- Geología y geomorfología del terreno.
- Altura de desmontes y terraplenes.
- Existencia de estructuras.
- Condiciones hidrogeológicas.
- Fase del proyecto.
Toda esta información debe combinarse posteriormente con los criterios establecidos por la Nota de Servicio 03/2012 para determinar el número mínimo de sondeos, calicatas, ensayos in situ y ensayos de laboratorio.
En la práctica, esta tarea suele realizarse consultando continuamente la normativa y verificando manualmente cada una de las recomendaciones aplicables.
Cada proyecto presenta unas características distintas, por lo que aplicar correctamente los criterios mínimos de la normativa requiere analizar múltiples variables de forma conjunta.
2. Situación actual
Actualmente, el diseño de campañas geotécnicas suele abordarse mediante diferentes procedimientos.
Consulta manual de la normativa
El procedimiento más habitual consiste en revisar directamente la Nota de Servicio 03/2012 e ir comprobando los requisitos aplicables a cada elemento del proyecto.
Aunque garantiza el cumplimiento de la normativa, requiere invertir un tiempo considerable y aumenta la probabilidad de omitir alguna recomendación cuando el proyecto presenta numerosos elementos singulares.
Hojas de cálculo
Algunas organizaciones han desarrollado hojas de cálculo que ayudan a estimar el número de reconocimientos necesarios.
Estas herramientas agilizan parte del proceso, aunque normalmente presentan limitaciones cuando se incorporan nuevas tipologías de obra, cambian los criterios de diseño o resulta necesario adaptar la metodología a procedimientos internos de la empresa.
Cálculo manual
En muchos casos, el diseño se apoya principalmente en la experiencia del técnico responsable. Este enfoque resulta especialmente útil para interpretar situaciones complejas, aunque puede generar diferencias entre proyectos similares y dificulta la homogeneización de criterios dentro de una organización.
En este contexto, la inteligencia artificial permite transformar las recomendaciones de la normativa en aplicaciones que automatizan gran parte del proceso de diseño sin perder el control técnico por parte del ingeniero.
3. Análisis técnico

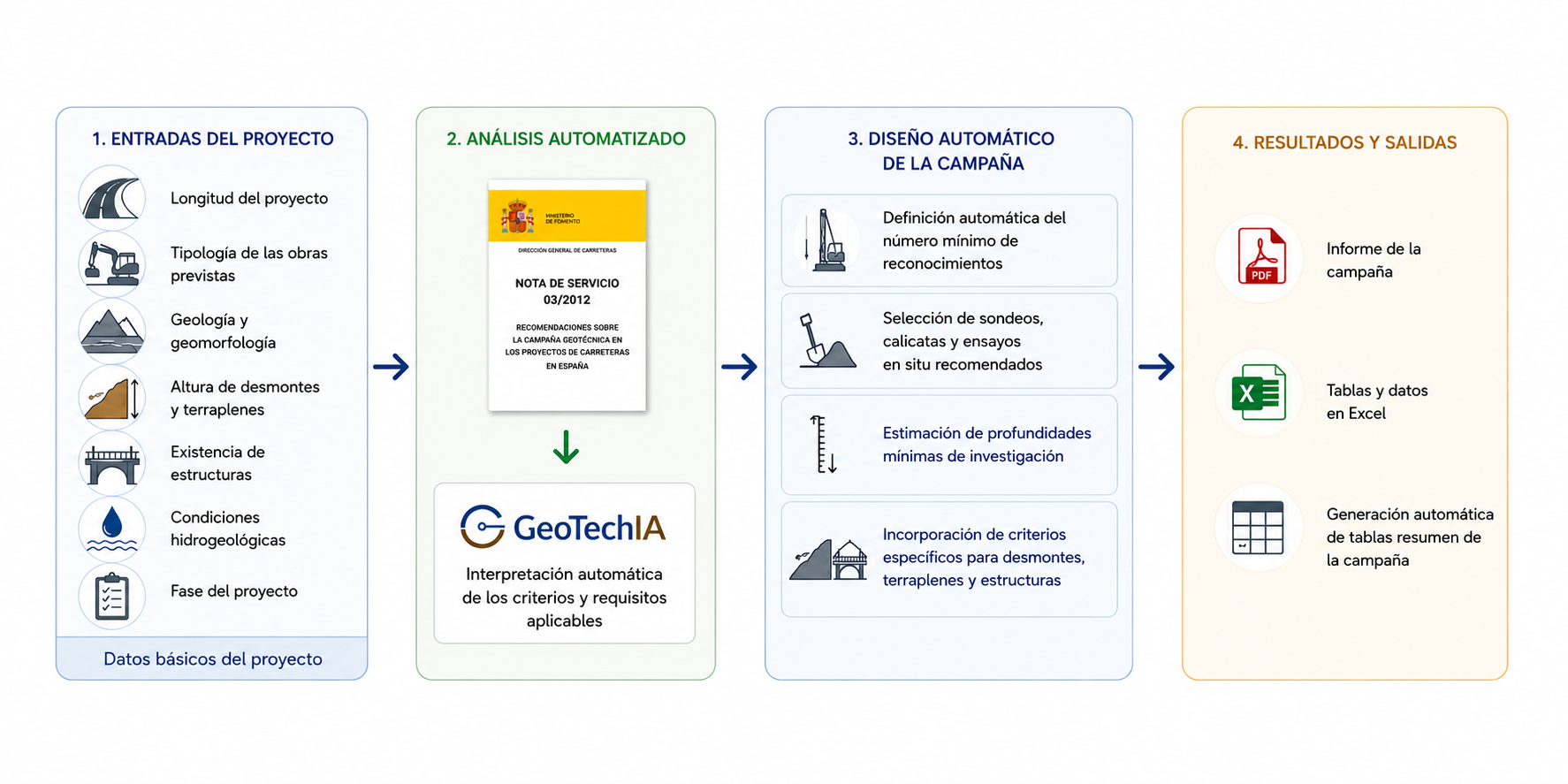

Los modelos de inteligencia artificial facilitan el desarrollo de aplicaciones capaces de interpretar las características principales del proyecto y generar automáticamente una propuesta inicial de campaña geotécnica conforme a los criterios establecidos en la Nota de Servicio 03/2012.
Entre las funcionalidades que pueden integrarse destacan:
- Definición automática del número mínimo de reconocimientos según la tipología de obra.
- Selección de sondeos, calicatas y ensayos in situ recomendados.
- Estimación de profundidades mínimas de investigación.
- Incorporación de criterios específicos para desmontes, terraplenes y estructuras.
- Generación automática de tablas resumen de la campaña.
- Exportación de resultados en formato PDF.
De esta forma, el ingeniero puede dedicar más tiempo al análisis geotécnico del proyecto y menos a tareas repetitivas de consulta normativa.
4. Ejemplo práctico de aplicación

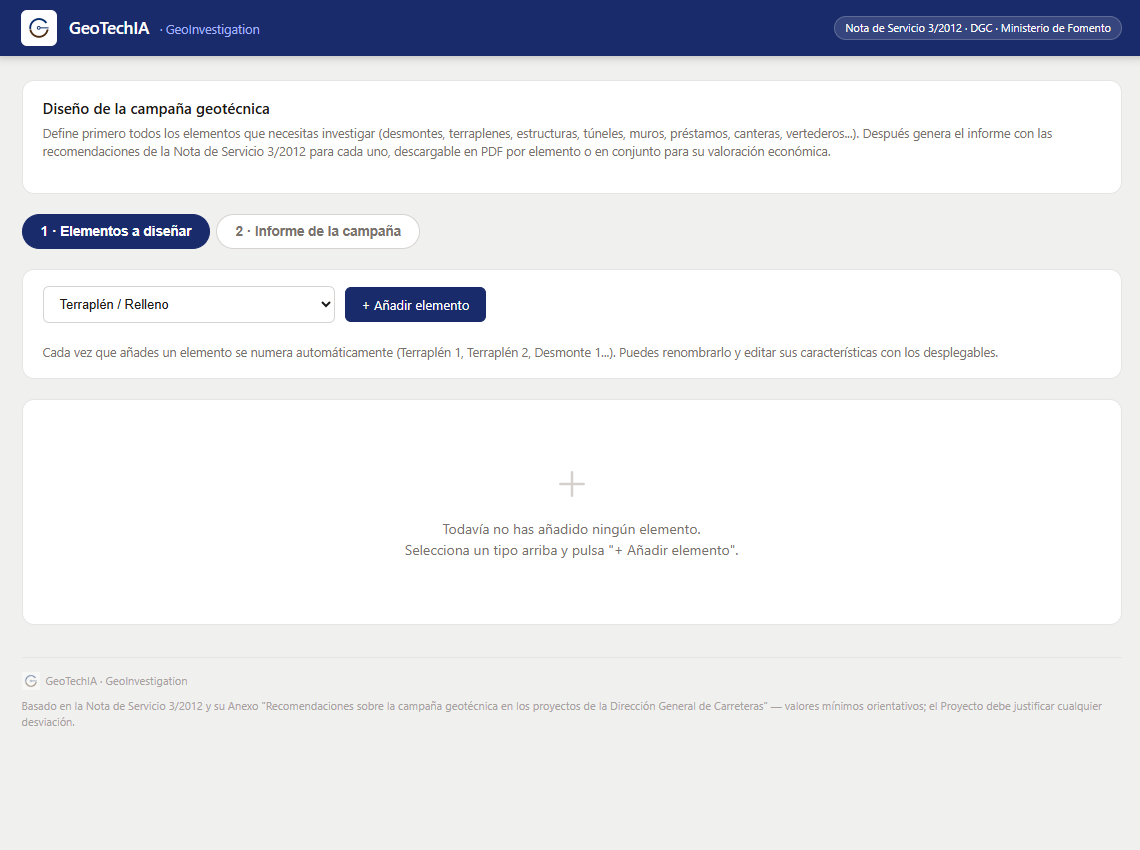

Como ejemplo de este enfoque, se ha desarrollado una aplicación específica para el diseño de campañas geotécnicas conforme a la Nota de Servicio 03/2012.

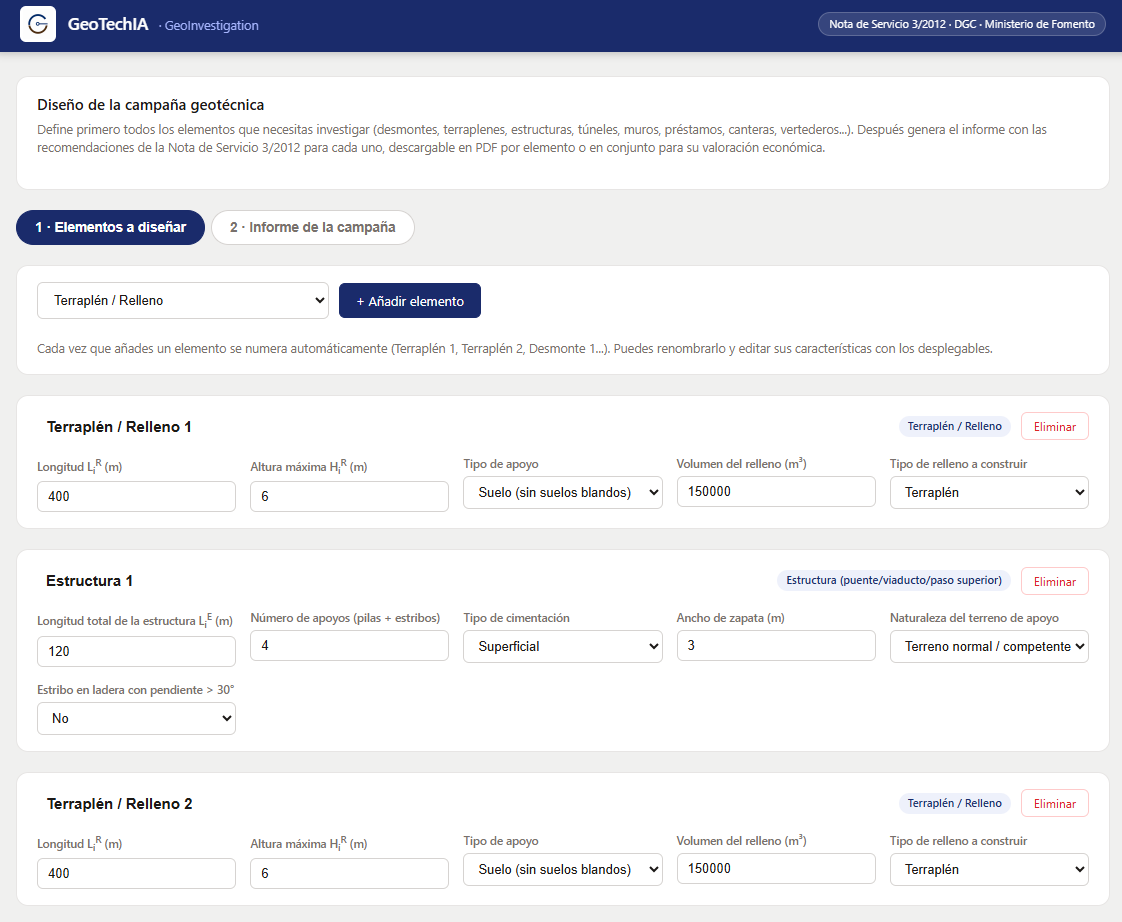

La aplicación solicita la información básica del proyecto, como su longitud, la presencia de estructuras, desmontes, terraplenes y otras características relevantes.
A partir de estos datos analiza automáticamente las recomendaciones aplicables y genera una propuesta de campaña geotécnica que cumple los mínimos establecidos por la normativa. Los resultados incluyen el número de reconocimientos recomendados, la tipología de cada uno de ellos y las profundidades mínimas de investigación, todo ello organizado de forma clara para facilitar su incorporación al proyecto.

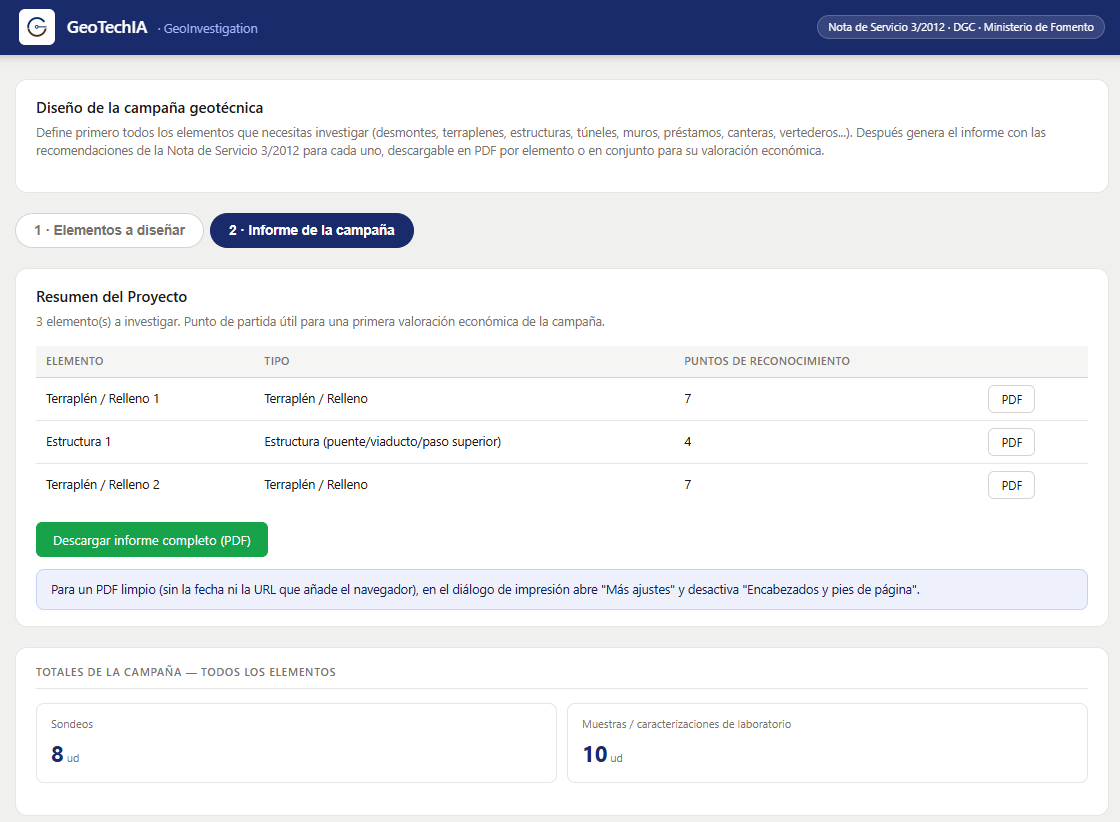

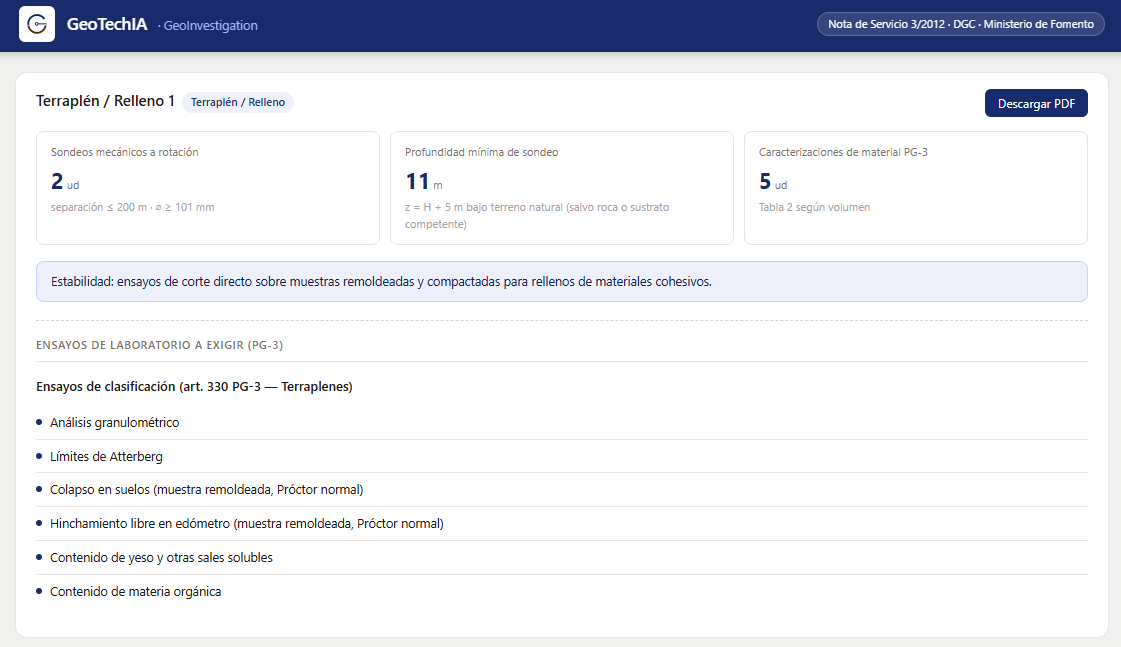

Además, los resultados se ofrecen tanto el global del proyecto como el parcial de cada elemento a diseñar (terraplén 1, estructura 1, terraplén 2, etc).

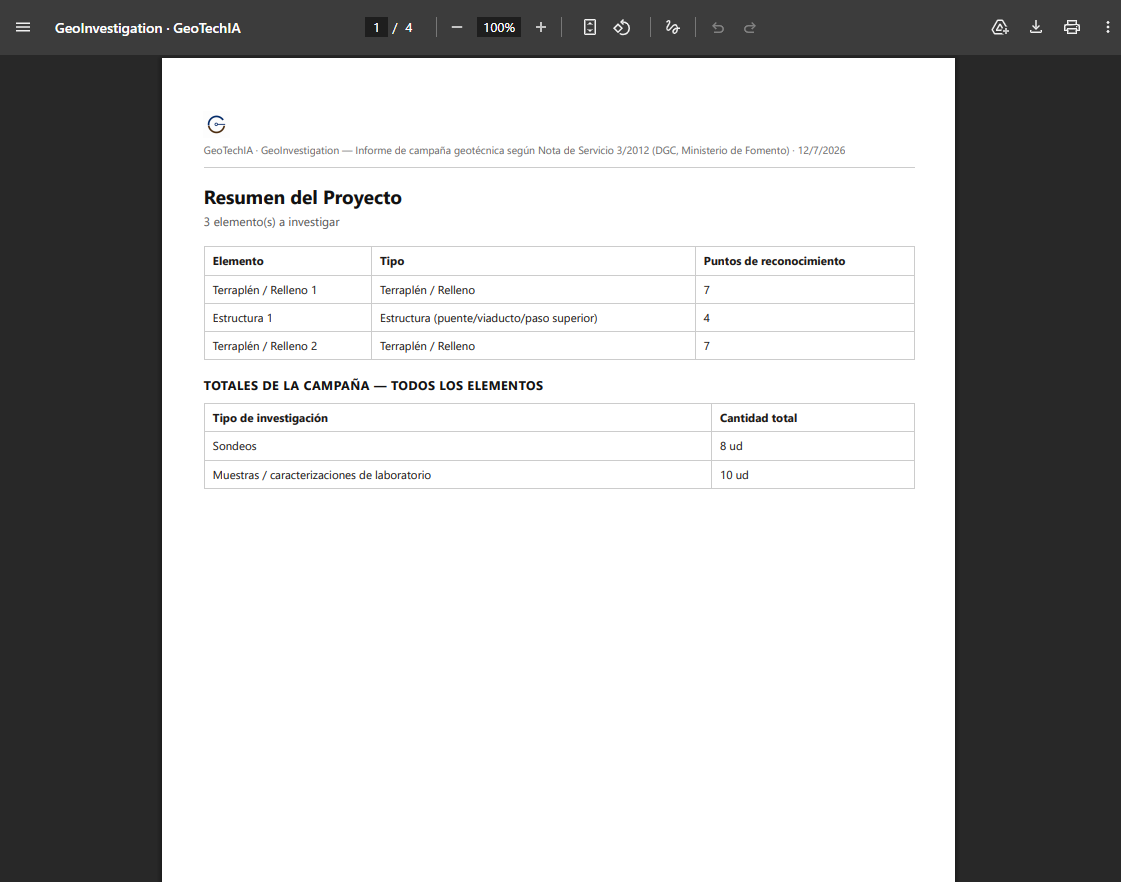

Todo ello puede descargarse en un archivo PDF que sirve como justificación de diseño de la campaña o simplemente como base a modo de checklist cuando el ingeniero diseñe o ajuste la campaña.
Este ejemplo demuestra cómo la inteligencia artificial permite desarrollar herramientas técnicas capaces de automatizar tareas de elevada carga documental, facilitando el cumplimiento normativo y mejorando la homogeneidad en el diseño de campañas geotécnicas, sin sustituir el criterio del ingeniero responsable.
Prueba la aplicación de diseño de campañas geotécnicas
Disponible en versión web y en versión descargable, lo que permite a cualquier profesional acceder a ella, explorar sus funcionalidades y adaptarla a sus necesidades.
